型材散熱器熱管設計方法步驟
發布時間：2019-9-25 來源： 電子散熱器 站點：http://m.runichem.cn |
為了便于使讀者掌握型材散熱器熱管設計方法，下面給出概略性步驟。
一、明確任務
(1)充分了解熱源性質及溫度水平；
(2)決定采用何種冷卻方式及冷源溫度；
(3)傳熱量Q及熱流密度q估算；
(4)了解允許放置熱管元件的空間尺寸及位置；
(5)應用熱管元件合理性論證。
二、選擇工質
(1)元件工質溫度估算；
(2)工質的凝固點t。及臨界點tk的了解；
(3)確定工作壓力范圍；
(4)工質物性:R、k、、￠、c、R、δ、λ等的確定；
(5)傳輸因數計算。
三、殼體設計
(1)殼材選擇；
(2)殼體直徑d、長度l、厚度δ的確定；
(3)殼體強度計算；
(4)傳熱、放熱方式及計算，確保熱管與冷熱源間有合適的
熱阻。
四、管芯計算
(1)管芯材料及型式確定；
(2)管芯特性參數計算。
五、充液量計算
充液量應充滿吸液芯加30%量。
六、內部工作極限計算
(1)毛細限計算；
(2)沸騰限計算；
(3)攜帶限計算；
(4)聲速限計算。
68.7傳熱校核計算
(1)各傳熱環節熱阻計算
(2)系統最大傳熱量計算。

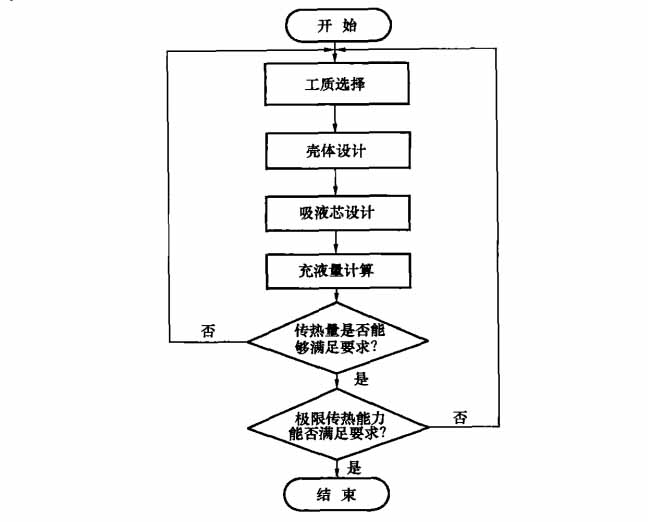

上述步驟在設計過程中有反復，相互關系以框圖形式表示。
|
|
